Descrição

A Kosedag® oferece postes para painéis rígidos em duas variantes: K-DAG Multifix com clipes e K-DAG Multifix com entalhes.

Marcas associadas: Kosedag® e Delclo®.

Ambas as variantes são de aço galvanizado com revestimento nanocerâmico. Podem ser chumbadas ou instaladas numa placa de base opcional. O modelo com entalhes é compatível com painéis com dobras e fio duplo, soluções de ocultação e o rodapé de 2530 mm.

Conselho da nossa equipa

Escolha o sistema de fixação de acordo com o painel: o modelo com entalhes tem um entalhe a cada 5 cm; a variante com clipes requer clipes adequados à altura do painel.

Pontos fortes

Duas variantes: K-DAG Multifix com clipes e K-DAG Multifix com entalhes
Fixação a embutir ou sobre placa disponível como opção
Compatíveis com os painéis K-Dag Hybride e K-Dag TitanPro
Tampa com gancho K-DAG Multifix disponível
Entalhes a cada 5 cm no modelo K-DAG Multifix com entalhes
Aço galvanizado e revestimento nanocerâmico

Características técnicas

Marca
Kosedag® FranceDelclo®
K-DAG Multifix com clipes: fixaçãoClipes adaptados à altura do painel
K-DAG Multifix com clipes: entre-eixos2511 mm
K-DAG Multifix com entalhes: secção55 × 70 mm, espessura 1 mm
K-DAG Multifix com entalhes: entre-eixos2546 mm
K-DAG Multifix com entalhes: entalhesA cada 5 cm

Compatibilidades

Acessórios associados

Vedação rígida em aço: painéis rígidos e vedação de barras

Novidade 2026
Cerca de barrotes

Cerca de barrotes

  • Design assimétrico: cerca moderna e inovadora
  • Estrutura rígida e estável graças ao elevado número de tubos
  • 41 tubos verticais Ø 15 mm: 19 tubos/m
Painel rígido K-Dag Standard - fio simples

Painel rígido K-Dag Standard - fio simples

  • Painel de aço soldado 3D, fabricado em França
  • Malha: 55 × 200 mm; Dobra em V padrão
  • Hybride - Fio vertical Ø 4 mm / Fio horizontal Ø 5 mm ; TitanPro - Fio vertical Ø 5 mm / Fio horizontal Ø 5 mm
Pormenor de um painel de duplo fio K-Dag com dois fios horizontais paralelos e fios verticais; secção e cor não identificadas.

Painel rígido de duplo fio K-Dag

  • Dois fios horizontais paralelos e um fio vertical
  • Duas secções, na ordem horizontal / vertical / horizontal: 6/5/6 e 8/6/8 mm, com tolerância de 5 %
  • Dez alturas comuns de 630 a 2 430 mm

FAQ

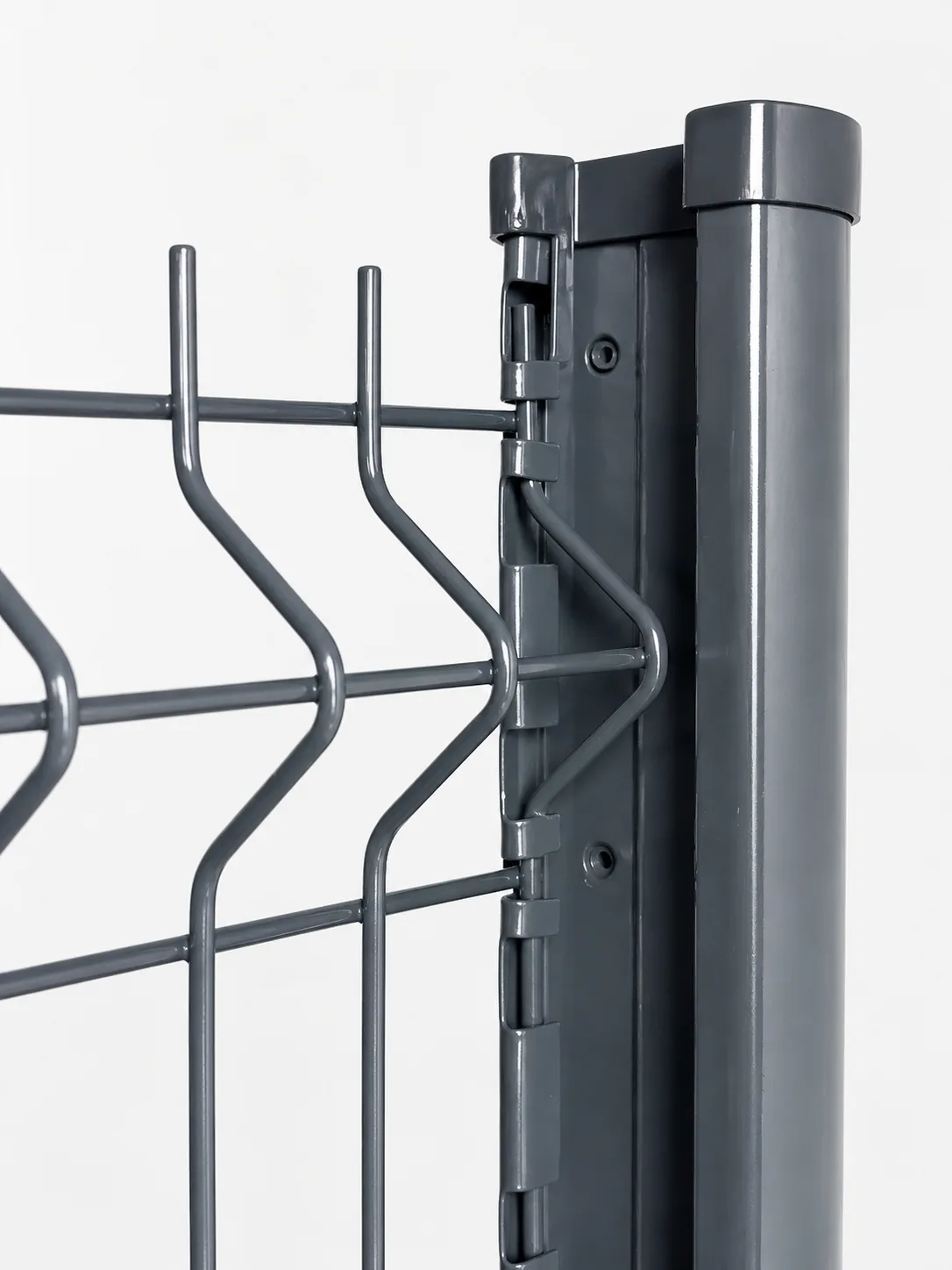

O K-DAG Multifix com clipes fixa o painel com clipes específicos; o K-DAG Multifix com entalhes utiliza os entalhes do seu perfil para alojar os fios do painel. São dois sistemas de fixação distintos, ambos associados às marcas Kosedag® e Delclo®, e não duas designações para a mesma montagem. Ambas as variantes são de aço galvanizado com revestimento nanocerâmico. São utilizadas com os painéis K-Dag Hybride e K-Dag TitanPro. Escolha o sistema antes de definir os entre-eixos ou encomendar os acessórios: os clipes, as dimensões e o rodapé não são automaticamente transferíveis de uma variante para outra.

A ficha atual indica, para ambas as variantes Multifix, postes com comprimentos de 1,60 m, 1,90 m, 2,20 m, 2,50 m e 2,70 m. Estes comprimentos totais não são as alturas dos painéis: as tabelas referem-se a painéis de 1,03 m, 1,23 m, 1,53 m, 1,73 m ou 1,93 m. Escolha o comprimento do poste tendo em conta o modo de ancoragem, a parte a chumbar, o eventual rodapé e a ocultação prevista. A ficha atual não fornece uma correspondência universal entre painel e poste para todas estas montagens. As cores documentadas são cinza antracite RAL 7016, preto RAL 9005 e verde RAL 6005. Solicite a verificação da combinação antes da encomenda, em vez de usar a altura do painel como comprimento do poste.

Para o Multifix com clipes descrito na ficha atual, preveja por painel:

  • 4 clipes para um painel de 1,03 m ou 1,23 m, ou seja, 2 de cada lado.
  • 6 clipes para 1,53 m, ou seja, 3 de cada lado.
  • 8 clipes para 1,73 m ou 1,93 m, ou seja, 4 de cada lado.

Estes números não dizem respeito ao modelo com entalhes nem são automaticamente aplicáveis a um poste antigo com clipes. A ficha indica clipes específicos para postes, nas três cores RAL 7016, RAL 9005 e RAL 6005, uma tampa preta com gancho RAL 9005 e uma placa de base opcional. Verifique os acessórios e as quantidades da encomenda: a sua presença na ficha não significa que sejam todos fornecidos com cada poste.

A ficha atual distingue duas associações:

  • Multifix com clipes: entre-eixos dos postes de 2511 mm, com a placa de rodapé correspondente de 2505 mm.
  • Multifix com entalhes: entre-eixos de 2546 mm, com a placa de rodapé correspondente de 2530 mm.

O rodapé Compoplak está disponível nestes dois comprimentos. O entre-eixos é a distância entre os eixos dos postes, não o comprimento da placa nem o do painel. Por isso, não misture as duas associações. Para o planeamento da instalação, verifique em conjunto a referência do poste, o painel e o rodapé, seguindo depois a ficha Compoplak quanto às folgas e às condições de instalação. Estes valores não permitem deduzir um corte, uma folga ou a compatibilidade com outro rodapé.

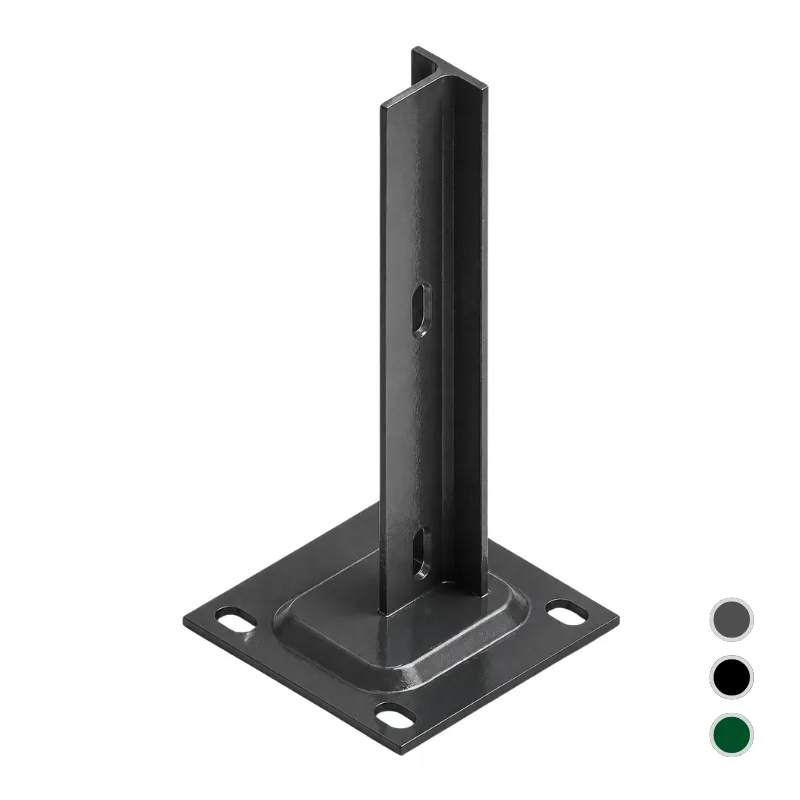

Sim: a ficha atual prevê a instalação por chumbamento ou sobre placa de base, sendo esta última uma opção a especificar. A ficha descreve uma placa de base em aço galvanizado a quente e termolacado, nas cores RAL 7016, RAL 9005 e RAL 6005. Esta informação não valida todas as alturas, todos os muros baixos nem todas as vedações com ocultação. Antes de escolher, solicite a verificação do suporte, do modelo exato do poste, das fixações, da altura e da exposição do local. Se for acrescentado um kit de ocultação, siga também as instruções do kit: a opção de placa de base para o poste não constitui uma autorização geral para instalar sistemas de ocultação sobre placas de base. Não reutilize uma tabela de ancoragem de outro perfil de poste.

Identifique primeiro o perfil e o tipo de fixação, não apenas a cor. Para os modelos abrangidos pela ficha atual, a secção indicada é 55 × 70 mm, com uma espessura de 1 mm. A ficha anterior do modelo com clipes descreve outro perfil: as respetivas dimensões e a tabela não comprovam a equivalência com o modelo atual. Prepare fotografias dos postes e das fixações, as referências e as alturas dos painéis, os entre-eixos medidos, bem como uma planta cotada com os ângulos, os desníveis, as aberturas, o suporte e o eventual rodapé. Um desnível deve ser analisado no planeamento da instalação; não se deduz aqui qualquer passo de escalonamento nem qualquer inclinação admissível. Consulte os documentos na secção Documentação e envie estes elementos através da opção Pedir um orçamento para que a seleção seja verificada antes da encomenda.
