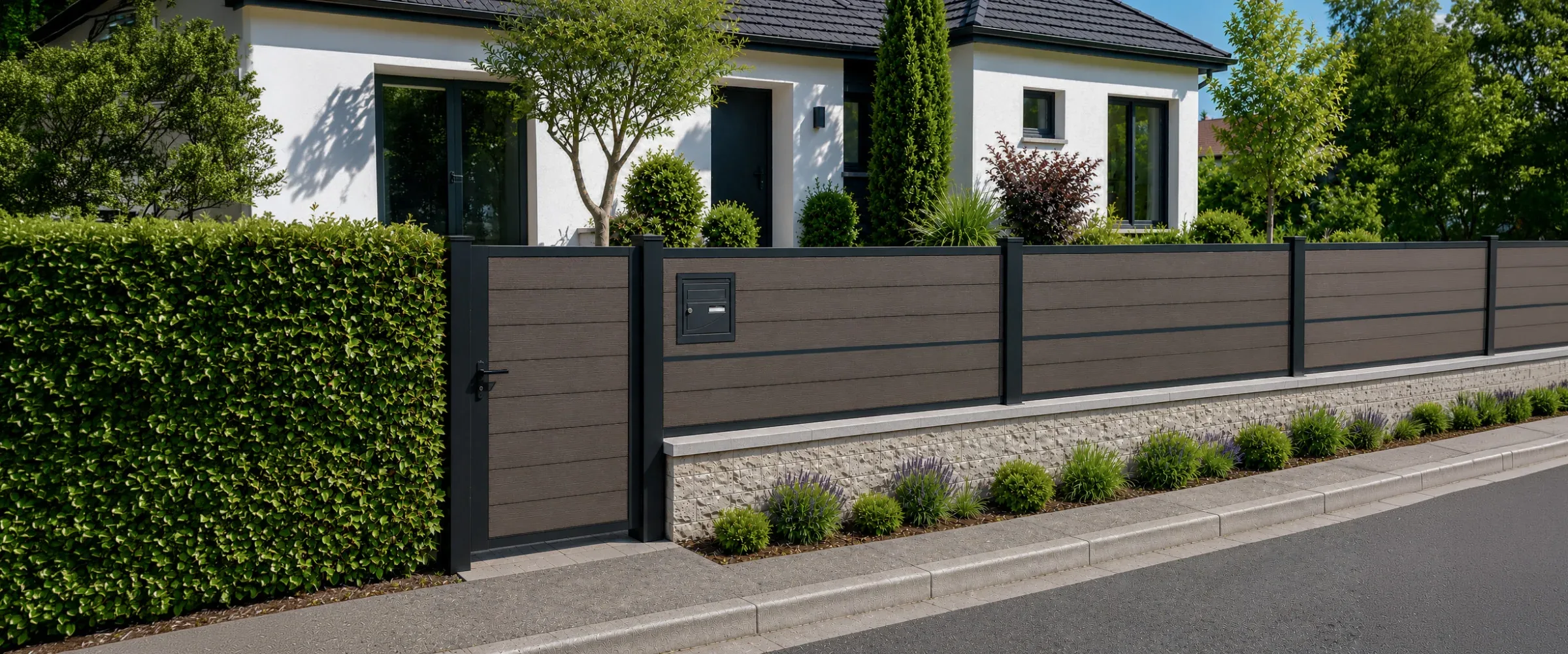

A porta pedonal Claustral complementa a vedação Claustral com um acabamento coordenado. Está disponível nas cores Cinza antracite EC 102, Wengé EC 017 e Carvalho claro EC 401, com duas configurações: porta pedonal 1m50 com pilares 2m00 ou porta pedonal 1m80 com pilares 2m20.
A porta pedonal Claustral é fabricada em França com uma estrutura em alumínio e lâminas em madeira compósita coextrudida. Apresenta duas faces idênticas (dupla face), sentido de abertura reversível e fixa-se em pilares de betão ou em pilares de alumínio para encastrar. Os acessórios e a fechadura são da marca Locinox.



Sim. A porta pedonal Claustral Redcinha® foi concebida para complementar a vedação Claustral com um acesso pedonal coordenado. Combina um quadro de alumínio com lâminas horizontais de madeira compósita coextrudida e apresenta duas faces idênticas. O quadro não é, portanto, de madeira compósita. Para preparar o conjunto da vedação e da porta pedonal, verifique separadamente os componentes e as instruções de instalação de cada produto: as da vedação Claustral não substituem as da porta pedonal.
São indicadas duas configurações comerciais: porta pedonal de 1,50 m com pilares de 2,00 m, ou porta pedonal de 1,80 m com pilares de 2,20 m. As instruções distinguem os tamanhos comerciais das alturas do quadro: 1465 mm para o tamanho 1500 e 1780 mm para o tamanho 1800. O comprimento total do pilar não corresponde à altura final do acesso. Confirme a altura final, o comprimento dos pilares e a implantação antes de encomendar ou chumbar os pilares em betão; não calcule a fundação por simples subtração destes valores.
As lâminas da porta pedonal Claustral estão disponíveis em cinzento antracite EC 102, wengué EC 017 e carvalho claro EC 401. Para o quadro de alumínio, estão documentados o cinzento antracite RAL 7016 e o preto RAL 9005. Os códigos EC identificam as cores das lâminas compósitas, enquanto os códigos RAL se referem ao quadro: são duas escolhas distintas. Indique ambas as cores no pedido; o código EC 401 de Claustral não deve ser substituído por um código semelhante de outra gama.
A ficha indica uma passagem útil de 990 mm, um quadro com 1030 mm de largura e uma abertura a prever de 1080 mm entre pilares de betão ou pilares de alumínio. Estas três medidas não são intercambiáveis: a passagem livre não corresponde nem à largura do quadro nem ao espaço a reservar entre os suportes. A secção do quadro é de 60 × 40 mm. Antes de fixar os suportes, assinale no plano a abertura a prever e verifique a implantação nas instruções da porta pedonal; não dimensione a abertura com base apenas na medida da passagem.
A ficha prevê a fixação em pilares de betão ou em pilares de alumínio de secção 80 × 80 mm, para chumbar em betão e disponíveis como opção. Para as dobradiças instaladas num pilar de betão, as instruções especificam que os parafusos não são fornecidos e devem ser adequados ao suporte. No pilar de alumínio, preveem tubos para aparafusamento no interior do pilar e uma pré-furação de 7 mm, sem perfurar o tubo interior de aço. Siga as etapas específicas das dobradiças e da chapa-testa. As montagens sobre base descritas para a vedação não constituem um procedimento de instalação da porta pedonal.
As instruções da porta pedonal preveem 9 lâminas empilhadas para o tamanho 1,50 m, obtidas a partir de 5 lâminas de 1795 mm, e 11 lâminas para o tamanho 1,80 m, a partir de 6 lâminas de 1795 mm. As lâminas de 1795 mm são cortadas para obter elementos de 895 mm; a espessura da lâmina de serra não pode exceder 5 mm, e é necessário fazer um entalhe de 100 × 10 mm em cada lado da primeira lâmina inferior. Consulte o detalhe de montagem antes de qualquer corte. Siga a etapa Claustral com lâminas horizontais, não a etapa alternativa Bardline com lâminas verticais.
As instruções enumeram uma fechadura Locinox FIFTYLOCK, um cilindro de 54 mm, dois puxadores de aço, duas placas de acabamento e uma chapa-testa Locinox SFKM. Preveem também uma dobradiça Modulo simples e uma dobradiça Modulo de dois pontos. Verifique o conteúdo efetivamente fornecido para a versão em causa; os pilares de alumínio são opcionais. Se a porta pedonal já estiver instalada, anote o modelo e as marcações das peças e anexe fotografias ao pedido dirigido à Paysapro. A coincidência da marca não basta para confirmar que uma peça de substituição é adequada.
Sim, a ficha da porta pedonal Claustral indica que o sentido de abertura é reversível. Isso não dispensa a verificação do espaço livre necessário à abertura, da posição das dobradiças e da chapa-testa, nem do sentido de montagem do montante do lado da fechadura. As instruções alertam que a inversão deste montante impede o funcionamento correto da porta pedonal. Defina a implantação antes da montagem e siga as instruções específicas da porta pedonal; não conclua, com base na reversibilidade, que uma porta já instalada pode ser alterada sem verificação.
As instruções indicam um ajuste das dobradiças Modulo de 10 mm em altura, 10 mm em largura e 26 mm em profundidade; siga as instruções fornecidas com estas dobradiças para fazer o ajuste. A verificação final deve abranger o aperto das fixações, o esquadro do quadro, o alinhamento das lâminas, a abertura fluida, o funcionamento da fechadura e o encaixe correto do trinco na chapa-testa. Estes ajustes não substituem uma implantação correta. Se uma porta pedonal existente estiver desalinhada, identifique a versão e os respetivos componentes antes de pedir aconselhamento; não force o fecho.
