Descrição

O portão pedonal Bardline complementa a vedação Bardline com o seu aspeto de lâminas abertas e lâminas verticais em madeira compósita. Está disponível em três cores e duas configurações de altura, com os postes correspondentes indicados abaixo.

Configurações disponíveis: portão pedonal de 1m50 com postes de 2m00; portão pedonal de 1m80 com postes de 2m20. A estrutura tem 1030 mm de largura e a passagem livre é de 990 mm.

Configuração e instalação

Pontos a verificar antes do orçamento e da instalação:

  • Duas alturas: portão de 1m50 com postes de 2m00, ou portão de 1m80 com postes de 2m20.
  • Instalação em pilares de betão ou postes de alumínio para chumbar; reserva entre apoios: 1080 mm; profundidade de chumbagem: 500 mm.
  • Preenchimento Bardline: lâminas verticais cortadas de acordo com a altura, com perfis U e parafusos autorroscantes segundo o manual.
  • O manual documenta o ajuste das dobradiças e remete para as instruções Locinox da testa SFKM e da dobradiça Modulo.

Completar a gama

Para manter o mesmo aspeto de lâminas abertas, consulte a vedação Bardline e o poste de alumínio.

Pontos fortes

Aspeto de lâminas abertas a condizer com a vedação Bardline
Três cores: Wengé EC 017, cinzento antracite EC 102 e carvalho claro com ranhuras pretas EC 401B
Duas configurações de altura com postes correspondentes
Lâminas verticais em madeira compósita
Aspeto idêntico nas duas faces (dupla face)
Sentido de abertura reversível

Características técnicas

Marca
Redcinha®
Altura do portão pedonal1m50 ou 1m80
Largura da estrutura1030 mm
Secção da estrutura60 x 40 mm
Secção dos postes (opcionais)80 x 80 mm
Espaço entre postes ou pilares1080 mm
Passagem livre990 mm
Profundidade de embebimento500 mm
Cores da estrutura de alumínioCinzento antracite RAL 7016 ou preto RAL 9005

Compatibilidades

Acessórios associados

Acessórios e fechadura Locinox

Portões e portinholas

Porta pedonal Claustral

Porta pedonal Claustral

  • Fabricação francesa
  • Estrutura em alumínio e lâminas em madeira compósita coextrudida
  • Acabamento dupla face com duas faces idênticas

FAQ

O portão pedonal Bardline Redcinha® prolonga o efeito vazado da vedação Bardline, criando um acesso pedonal a condizer. Combina uma estrutura de alumínio com lâminas verticais em madeira compósita e apresenta o mesmo aspeto nas duas faces. Este efeito visual não permite afirmar que a ocultação seja total nem garantir um nível de privacidade específico. Para preparar um conjunto coordenado, compare os acabamentos da vedação e do portão pedonal, mas verifique separadamente os respetivos componentes e manuais de instalação.

Estão referenciadas duas configurações para o portão pedonal Bardline: portão de 1,50 m com postes de 2,00 m, ou portão de 1,80 m com postes de 2,20 m. Os postes são opcionais. O manual de instalação distingue estas alturas comerciais das alturas da estrutura: 1465 mm para a configuração de 1,50 m e 1780 mm para a de 1,80 m. O comprimento total de um poste não corresponde à altura final do acesso. Peça a validação conjunta da altura final, dos postes e da implantação; não dimensione a fundação por simples subtração.

A ficha do portão pedonal Bardline lista as lâminas nas cores cinzento antracite EC 102, Wengé EC 017 e carvalho claro com ranhuras pretas EC 401B. A ficha indica a estrutura de alumínio em cinzento antracite RAL 7016 ou preto RAL 9005. Os códigos EC identificam as lâminas compósitas; os códigos RAL identificam a estrutura. Indique separadamente estes acabamentos no seu pedido para coordenar o portão pedonal com a vedação. Mantenha o sufixo B de EC 401B: um código semelhante da Claustral não identifica este acabamento Bardline.

A ficha do portão pedonal Bardline indica uma largura livre de passagem de 990 mm e uma estrutura com 1030 mm de largura e secção de 60 × 40 mm. A largura livre de passagem, a largura da estrutura e a medida do vão entre os apoios são diferentes. Não dimensione a abertura apenas com base na largura livre de passagem. Antes de fixar ou chumbar os apoios, peça a confirmação da medida exata do vão para a sua montagem: os documentos não são concordantes quanto a essa medida. A ficha técnica e o manual de instalação do portão pedonal podem ser consultados através dos botões de documentação desta página.

A ficha prevê a instalação em pilares de betão ou, como opção, em postes de alumínio para chumbar, com secção de 80 × 80 mm. Para fixar as dobradiças a um pilar de betão, o manual de instalação prevê parafusos adequados ao suporte e especifica que não são fornecidos. Num poste de alumínio, prevê tubos internos para aparafusamento e uma pré-furação de 7 mm no alumínio, sem perfurar o tubo de aço interno. Confirme os materiais efetivamente fornecidos e siga as etapas relativas às dobradiças e à chapa-testa. Um procedimento de instalação sobre base destinado à vedação não valida a montagem deste portão pedonal.

A etapa Bardline do manual de instalação prevê 5 lâminas compósitas verticais, cortadas para 1429 mm no portão de 1,50 m ou para 1745 mm no de 1,80 m. Um perfil U de 20 mm é fixado a um montante e um perfil U de 10 mm ao montante oposto, com os parafusos indicados no manual. As lâminas deslizam de cima para baixo na estrutura. Siga a etapa Bardline, alternativa à etapa Claustral com lâminas horizontais; as duas não devem ser combinadas. Verifique as marcas de referência antes de efetuar qualquer corte.

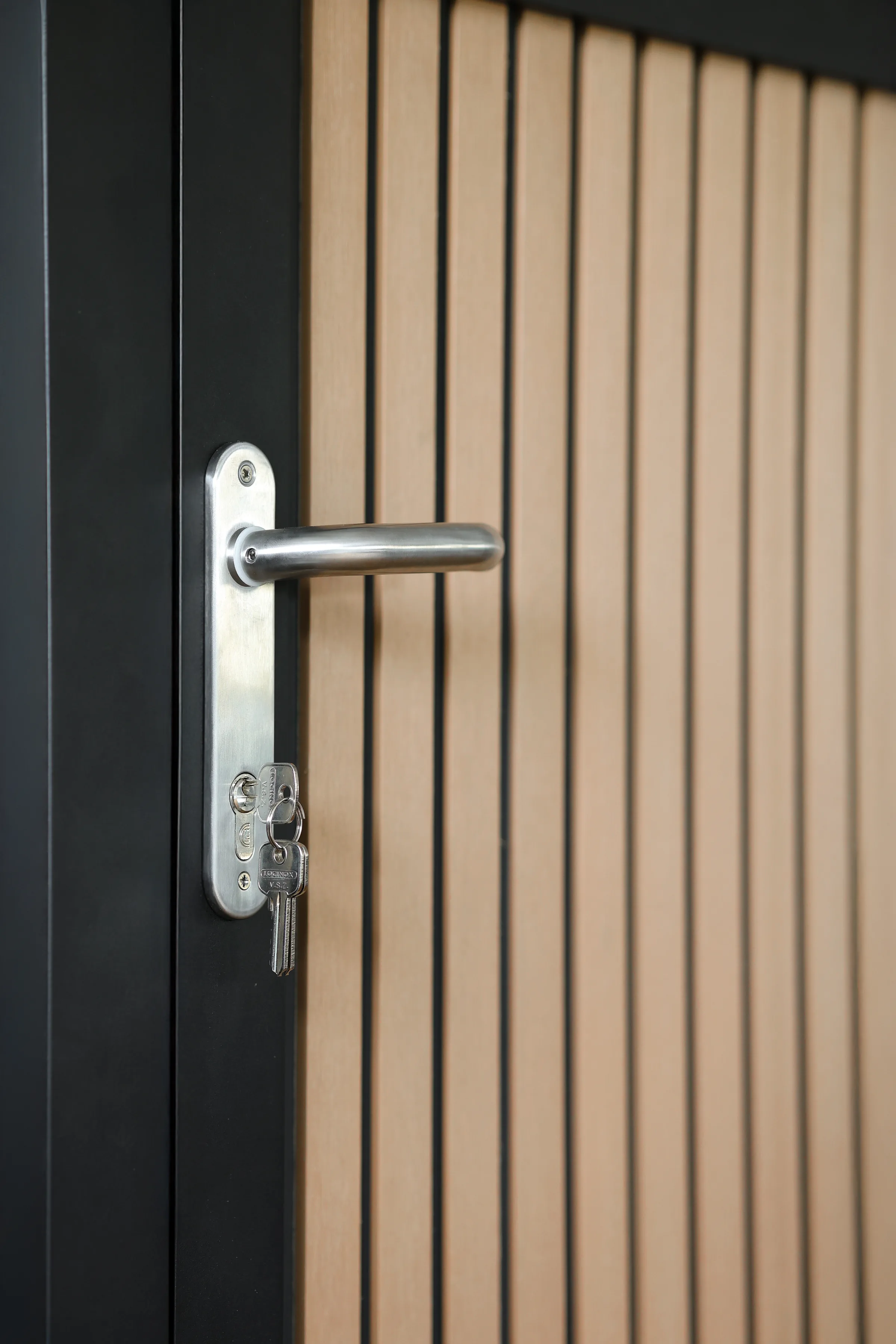

O manual de instalação enumera uma fechadura Locinox FIFTYLOCK, um cilindro de 54 mm, 2 puxadores em aço, 2 placas de acabamento e uma chapa-testa Locinox SFKM. A documentação identifica uma dobradiça Modulo simples e uma dobradiça Modulo de 2 pontos. Compare esta lista com o material efetivamente fornecido para a sua versão; os postes de alumínio são opcionais. Se o portão pedonal já estiver instalado, registe as marcações dos componentes e tire fotografias antes de enviar um pedido à Paysapro. A marca de um componente, por si só, não confirma a compatibilidade de uma peça de substituição.

Sim, a ficha do portão pedonal Bardline indica que o sentido de abertura é reversível. Defina a posição das dobradiças e da chapa-testa e verifique o espaço de abertura disponível antes da montagem. O montante do lado da fechadura deve ser montado no sentido indicado no manual de instalação: a sua inversão impede o funcionamento correto do portão pedonal. A reversibilidade não significa que seja possível alterar uma instalação já concluída sem verificação; identifique a configuração e consulte o manual do portão pedonal antes de intervir.

O manual de instalação documenta uma regulação das dobradiças Modulo de 10 mm em altura, 10 mm em largura e 26 mm em profundidade. Consulte o manual das dobradiças para efetuar o ajuste. A verificação final deve abranger o aperto das fixações, a esquadria da estrutura, o alinhamento das lâminas, a abertura fluida, o funcionamento da fechadura e o encaixe correto da lingueta na chapa-testa. Estas regulações não substituem uma implantação correta. Se um portão pedonal já instalado não fechar corretamente, identifique os componentes antes de pedir aconselhamento e não force o fecho.
