Foto 1 van 8

Professionele documentatie

Gepubliceerde bestanden en aan te vragen middelen voor een offerte, bestek of plaatsing.

Controleer de compatibiliteit van uw paneel

Selecteer de kenmerken van uw paneel voor een eerste compatibiliteitscontrole.

Te bevestigen

Deze configuratie moet vóór de plaatsing door ons team worden gevalideerd.

Bekijk geschikte panelen

Doossamenstelling · Montageklaar kit

Onderdelen per paneel van 2,50 m

Paneel met 45 mazen

Lengte van het paneel: 2,50 m
  • Illustratie van onderdeel Binnenlamellen voor Paneel met 45 mazen

    Binnenlamellen ×43

    Breedte 49 mm

  • Illustratie van onderdeel Buitenlamellen voor Paneel met 45 mazen

    Buitenlamellen ×2

    Breedte 40 mm

  • Illustratie van onderdeel Versterkingsprofielen voor de vouwen voor Paneel met 45 mazen

    Versterkingsprofielen voor de vouwen ×4-6

    Lengte 1240 mm

  • Illustratie van onderdeel Afwerkingsprofielen voor de bovenzijde voor Paneel met 45 mazen

    Afwerkingsprofielen voor de bovenzijde ×2

    Lengte 1240 mm

Paneel met 50 mazen

Lengte van het paneel: 2,50 m
  • Illustratie van onderdeel Binnenlamellen voor Paneel met 50 mazen

    Binnenlamellen ×48

    Breedte 49 mm

  • Illustratie van onderdeel Buitenlamellen voor Paneel met 50 mazen

    Buitenlamellen ×2

    Breedte 30 mm

  • Illustratie van onderdeel Versterkingsprofielen voor de vouwen voor Paneel met 50 mazen

    Versterkingsprofielen voor de vouwen ×4-6

    Lengte 1240 mm

  • Illustratie van onderdeel Afwerkingsprofielen voor de bovenzijde voor Paneel met 50 mazen

    Afwerkingsprofielen voor de bovenzijde ×2

    Lengte 1230 mm

Plaatsingsadvies

Montagecontroles van de Ultimate®-kit

  • Plaatsing wordt aanbevolen op panelen met een horizontale draad van minimaal 5 mm.
  • Uitsluitend compatibel met panelen met vouwen van 10 cm.
  • De lamellen moeten zelfdragend zijn, zonder druk onderaan het paneel, om vervorming te voorkomen.
Aanbevolen inbeddingsdieptes per hekwerkhoogte
Hoogte van het hekwerk boven de grond1m031m231m531m731m93
Inbeddingsdiepte400 mm400 mm600 mm700 mm800 mm
Diameter van het gat300 mm300 mm350 mm350 mm400 mm

De oplossing voor rechte montage

Snelle montage met voorgemonteerde inzetstukken voor een gelijkmatige afwerking.

Snelle montage zonder gereedschap
Optionele diefstalbeveiliging

Compatibel met de belangrijkste merken van rigide panelen op de markt!

De afdekkit Ultimate® voor rechte plaatsing is compatibel met de belangrijkste Franse en Europese fabrikanten van rigide draadpanelen: Dirickx, Delclo®, MRT, Betafence, Place Clôtures, Rivisa en Clotex.

Logo Dirickx - rigide draadpaneel compatibel met de Redcinha® Delclo® afdekkit
Dirickx
Logo Delclo® - rigide draadpaneel compatibel met de Redcinha® Delclo® afdekkit
Delclo®
Logo MRT - rigide draadpaneel compatibel met de Redcinha® Delclo® afdekkit
MRT
Logo Betafence - rigide draadpaneel compatibel met de Redcinha® Delclo® afdekkit
Betafence
Logo Place Clôtures - rigide draadpaneel compatibel met de Redcinha® Delclo® afdekkit
Place Clôtures
Logo Rivisa - rigide draadpaneel compatibel met de Redcinha® Delclo® afdekkit
Rivisa
Logo Clotex - rigide draadpaneel compatibel met de Redcinha® Delclo® afdekkit
Clotex

Afhankelijk van het model wordt een technische validatie aanbevolen. Neem gerust contact op met ons verkoopteam.

Beschrijving

Ultimate® composietkit voor rechte montage op stijve panelen. Clips zijn voorgemonteerd op de latten en de plaatsing is in minder dan 5 minuten mogelijk zonder gereedschap of accessoires. Afwerkingsprofielen en verstevigingsvouwen zijn van aluminium; een anti-diefstal schroefsysteem is optioneel verkrijgbaar.

Zichtweringssets voor draadpanelen vergelijken

Om te kiezen tussen Ultimate® en de gevlochten kit, controleer de bevestigingswijze van de latten: Ultimate® wordt recht geplaatst, met zelfdragende latten zonder spanning aan de voet. Een horizontale draad van 5 mm wordt aanbevolen; panelen met een verstevigingsvouw van 20 cm zijn niet compatibel.

Klaar-voor-plaatsing doos voor een 2,50 m paneel, beschikbaar in 45- of 50-maasconfiguratie. Latten moeten zelfdragend zijn zonder voetbelasting. Een horizontale draad van 5 mm wordt sterk aanbevolen; panelen met een verstevigingsvouw van 20 cm zijn niet compatibel.

Advies van ons team

Controleer vóór keuze van dit kit de aanbevolen horizontale draad van 5 mm, de verstevigingsvouw van 10 cm en dat de latten zelfdragend zijn zonder voetbelasting. Compatibiliteit kan niet uitsluitend uit het merk van het paneel worden afgeleid; 20 cm verstevigingsvouwen zijn niet compatibel.

Sterke punten

Plaatsing in minder dan 5 minuten
Plaatsing zonder gereedschap dankzij fabrieksvoorgemonteerde inserts
Klaar-voor-plaatsing doos
Volle latten met geborsteld effect en doorgekleurd materiaal
Rotvrij composiethout, UV-, vorst- en hagelbestendig
Aluminium afwerkingsprofielen en verstevigingsvouwen
Anti-diefstalkit optioneel beschikbaar

Technische specificaties

Merk
Redcinha®Delclo®
Latbreedtes49 + 40 mm (45 maas) en 49 + 30 mm (50 maas)
Latdikte4 mm
Montage typeRechte montage: fabrieksvoorgemonteerde inserts
OnderhoudHogedrukreiniger, minimale afstand 1 m
Compatibele verstevigingsvouw10 cm (20 cm niet compatibel)
Horizontale draad5 mm aanbevolen

Ons compatibele assortiment

Bijbehorende accessoires

Anti-diefstal schroefsysteem (optioneel)
Clip-tang

Privacy-afscherming voor stijve hekpanelen

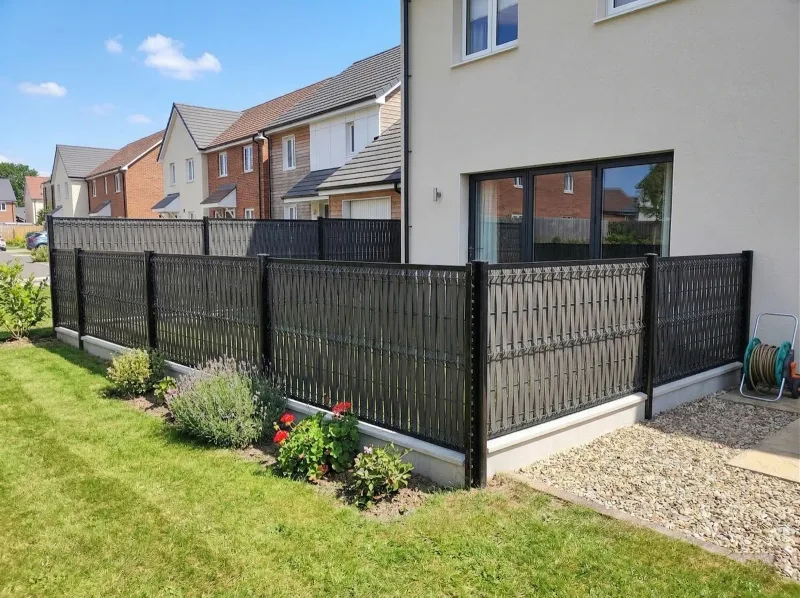

Composiet Zichtschermset - Geweven Montage

Composiet Zichtschermset - Geweven Montage

  • Tot 95% zichtdichtheid
  • Windbestendig (flappert niet)
  • PVC-vrij composiet ontworpen voor buitengebruik (UV, vorst, hagel, rotbestendig)

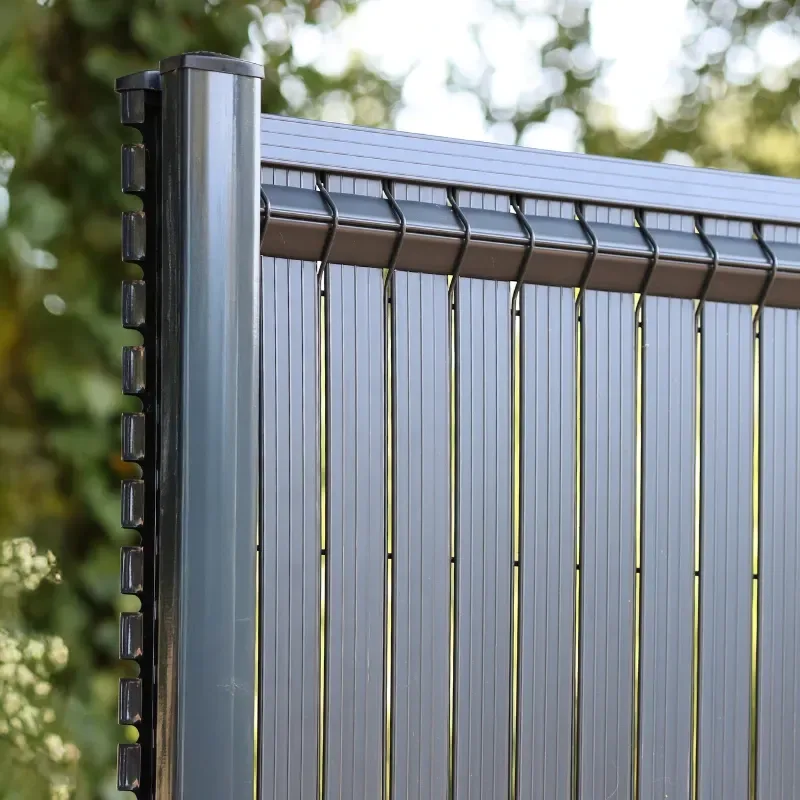

PVC Schermingskit - Rechte Montage

PVC Schermingskit - Rechte Montage

  • Hoogwaardig PVC, UV-behandeld
  • Snelle installatie in ca. 9 minuten, rechte montage zonder clips of gereedschap
  • Eenvoudig en intuïtief systeem
Illustratieve setting van de 3D STYLE-kit rond een terras

Afdekkit met 3D STYLE-lamellen van verzinkt staal

  • Lamellen van aan beide zijden gelakt verzinkt staal met 3D-reliëf
  • Eén kleur: mat antracietgrijs RAL 7016
  • Drie hoogten: 1,23 m, 1,53 m en 1,73 m

FAQ

Ultimate® is een zichtschermkit met latten van houtcomposiet voor rechte montage, voorzien van voorgemonteerde metalen clips. De latten blijven vrij hangen, zonder ondersteuning aan de onderzijde. De composietkit voor gevlochten montage onderscheidt zich doordat de latten over elke horizontale draad van het paneel moeten worden gevoerd. De PVC-kit voor rechte montage gebruikt latten van PVC en wordt zonder clips gemonteerd. Deze drie referenties zijn dus niet onderling uitwisselbaar: kies de montagemethode en de onderdelen die voor uw paneel zijn bedoeld, zonder de afmetingen of instructies van een andere kit over te nemen.

De Ultimate®-kit is gedocumenteerd voor panelen van 2,50 m, in een configuratie met 45 of 50 mazen en verstevigingsvouwen van 10 cm. Panelen met een verstevigingsvouw van 20 cm zijn niet compatibel. De montagehandleiding raadt ten zeerste een horizontale draad van minstens 5 mm aan. Het merk van het paneel volstaat op zichzelf niet om de volledige configuratie te bevestigen: noteer de referentie, de hoogte, de lengte, het aantal mazen en de vorm van de vouwen. Stuur bij twijfel deze maten en foto's door om de configuratie vóór bestelling of montage te laten bevestigen.

Een doos Ultimate® komt overeen met een paneel van 2,50 m in het gekozen formaat. De documentatie vermeldt 43 binnenlatten en 2 eindlatten voor 45 mazen, of 48 binnenlatten en 2 eindlatten voor 50 mazen. De latten zijn 4 mm dik en voorzien van voorgemonteerde clips. De kit bevat ook, afhankelijk van de hoogte, 4 tot 6 aluminium profielen voor de verstevigingsvouwen en 2 bovenste afwerkingsprofielen van aluminium. Het aantal mazen is geen breedtemaat in millimeters: laat het formaat en de bijbehorende afmetingen vóór bestelling bevestigen, met name voor de uitvoering met 50 mazen.

De productfiche van Ultimate® vermeldt vijf hoogtes: 1,03 m, 1,23 m, 1,53 m, 1,73 m en 1,93 m. De vier gedocumenteerde kleurcombinaties zijn:

  • Antracietgrijs EC 102 met antracietgrijze profielen RAL 7016.
  • Lichtgrijs EC 103 met antracietgrijze profielen RAL 7016.
  • Lichtbruin EC 401 met bruinbeige profielen RAL 1011.
  • Exotisch bruin EC 204 met aardebruine profielen RAL 8028.

Deze referenties tonen niet aan of de producten momenteel op voorraad zijn. Bevestig bij het voorbereiden van uw bestelling de hoogte, het formaat met 45 of 50 mazen en de kleurcombinatie.

De metalen clip van elke lat moet op de eerste horizontale draad van het paneel rusten; de lat moet vrij hangen, zonder de onderzijde van het paneel te belasten. De montagehandleiding begint met het V-vormige aluminiumprofiel van de bovenste verstevigingsvouw, dat in het midden met een lat aan de binnenzijde op zijn plaats wordt gehouden. Daarna worden de profielen in de andere verstevigingsvouwen en aan de andere zijde van het paneel geplaatst. Plaats de eindlatten in de eerste en de laatste maas, daarna de binnenste latten en ten slotte de bovenste afwerkingsprofielen. Raadpleeg de schema's van de Ultimate®-montagehandleiding in de documentatie bij deze pagina: dit is niet de vlechtmontage van de naastgelegen kit.

De clips van Ultimate® zijn voorgemonteerd, maar de montagehandleiding schrijft persoonlijke beschermingsmiddelen voor, waaronder handschoenen, een masker en een veiligheidsbril, evenals een cuttermes. Zorg dat de vermelde uitrusting klaarstaat en controleer eerst het paneel en de verankeringen. De montage van de kit mag niet worden verward met de volledige plaatsing van een hekwerk, de voorbereiding van het terrein of een aanpassing van de draagconstructie. De vermelding van een snelle plaatsing houdt geen gegarandeerde montagetijd voor uw bouwproject in: de benodigde tijd hangt af van de configuratie en de voorbereiding ervan. Dat er een cuttermes wordt vermeld, betekent niet dat u de latten volgens een niet-gedocumenteerde methode mag inkorten.

Laat de staat en de bevestiging van het paneel, de palen en de verankeringen controleren, rekening houdend met de situatie op de bouwplaats, met name de blootstelling. Het productblad van Ultimate® vermeldt de volgende richtwaarden voor de verankering, telkens in de volgorde verankeringsdiepte en gatdiameter:

  • Hoogte boven maaiveld 1,03 m: 400 mm en 300 mm.
  • Hoogte boven maaiveld 1,23 m: 400 mm en 300 mm.
  • Hoogte boven maaiveld 1,53 m: 600 mm en 350 mm.
  • Hoogte boven maaiveld 1,73 m: 700 mm en 350 mm.
  • Hoogte boven maaiveld 1,93 m: 800 mm en 400 mm.

Deze richtwaarden bevestigen op zichzelf niet de geschiktheid voor alle bodemsoorten, alle voetplaten of een bepaalde blootstelling aan wind. Laat de feitelijke montageondergrond controleren voordat u er zichtscherm op aanbrengt.

Nee: het productblad van Ultimate® vermeldt het antidiefstalschroefsysteem als optie, los van de voorgemonteerde clips en de profielen die in de doos worden meegeleverd. Ga er niet van uit dat het is inbegrepen tenzij dit op uw bestelling is bevestigd. Als u deze optie wilt, vraag dan vóór de plaatsing om de referentie en de montage-instructies. De geraadpleegde documentatie biedt geen grond om te beloven dat diefstal onmogelijk is of om een niet-gedocumenteerde bevestigingsmethode voor de antidiefstalschroeven te bedenken.

Bewaar de Ultimate®-latten vóór plaatsing op een droge, vlakke ondergrond, beschermd tegen UV-straling en warmte, op een goed geventileerde plek. De montagehandleiding vermeldt dat de kleur tijdens de eerste weken van blootstelling verandert en dat er kleurverschillen kunnen ontstaan wanneer later een lat wordt toegevoegd. Ook tussen latten kunnen kleurverschillen blijven bestaan; de kleuren en de geborstelde afwerking van de stalen zijn niet contractueel bindend. Door het hele project in één keer te bestellen, verkleint u het risico dat verschillende partijen worden gemengd, zonder een volledig identieke tint te garanderen. De beoogde blootstelling aan buitenomstandigheden na plaatsing mag niet worden verward met de opslagomstandigheden.

De Ultimate®-montagehandleiding adviseert de latten eenmaal per jaar te reinigen, bij voorkeur in het voorjaar, met een hogedrukreiniger en daarbij minimaal 1 m afstand te houden. De latten hebben geen beschermend behandelingsproduct nodig, maar dat betekent niet dat reiniging achterwege kan blijven. Voor oppervlakkige vlekken noemt de handleiding een gebruiksklaar product dat verdund bleekwater bevat, zonder een dosering te vermelden. Volg de instructies voor het gebruikte product; gebruik geen oplosmiddelen en breng geen olie, beits of verf aan. Deze productreferentie is bedoeld voor buitengebruik, niet voor gebruik binnenshuis.

De productfiche en de montagehandleiding van Ultimate® vermelden een garantie van 10 jaar. De montagehandleiding vereist naleving van de plaatsingsvoorschriften en vermeldt dat de garantie vervalt als deze niet worden nageleefd, met name als de latten niet vrij blijven hangen doordat ze aan de onderzijde worden belast. Deze garantieduur volstaat niet om alle mogelijke vormen van dekking te beschrijven: presenteer de garantie niet als een onvoorwaardelijke dekking of als een belofte dat de kleur onveranderd blijft. Bewaar de documentatie die voor uw kit geldt en laat elke specifieke situatie door uw professionele contactpersoon beoordelen aan de hand van de garantievoorwaarden.
